在硬件設計中，PCB設計是其中非常重要、不可或缺的一個步驟。對于一些簡單的產品，PCB設計可能只是簡單地把所有的器件、網絡對應地連接起來。而對于高速電路、射頻電路，PCB的設計直接影響到產品的功能是否正常、產品是否能滿足入市的要求。下面，將從PCB設計的流程、PCB布局、PCB布線、PCB設計檢查表四個方面做介紹。
PCB設計的流程

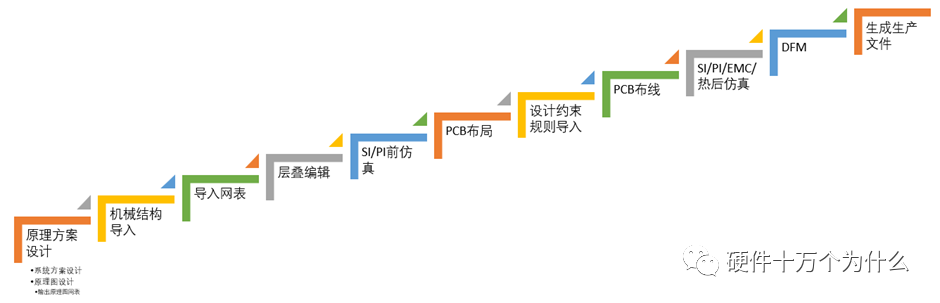

PCB的質量直接決定了一款電子產品的好與壞，那么一個好的PCB設計流程就至關重要。很多工程師認為，PCB設計就是簡單地把所有的元器件擺好之后，再把所有相關的器件引腳連接在一起。這是一種狹隘的觀點，一個好的PCB設計流程從原理方案設計時就已經開始，比如如何選擇合適的方案、選擇合適的電子元器件等等。具體如下圖所示：
具體包含了原理方案設計、原理圖網表輸出和導入、機械結構圖導入、層疊結構設計和編輯、信號完整性（SI）/電源完整性（PI）前仿真、PCB布局、設計約束規則導入、PCB布線、信號完整性（SI）/電源完整性（PI）/電磁兼容性（EMC）/熱后仿真、設計可制造性（DFM）檢查、生成生產文件（Gerber）。這些工作可能是一個工程師完成的，也有可能是多個工程師合作完成的。當然，并不是每一個產品的PCB設計流程都是一樣的，具體的產品可以根據這個流程進行適當?shù)募?xì)化、增加或者刪減。
